Endüstriyel otomasyonun hızla evrilen peyzajında, Programlanabilir Mantık Kontrolörleri (PLC’ler) ve iletişim protokollerinin entegrasyonu hayati öneme sahiptir. Bu makalenin amacı MODBUS Gateway’in PLC programlamada nasıl kullanılacağına dair bilgiler vererek, farklı cihazlar ve sistemler arasında sorunsuz bağlantı sağlayan bu teknolojinin anlaşılmasını sağlamaktır.

PLC’ler: Endüstriyel Otomasyonun Merkezi Kontrol Noktası

PLC‘ler, genellikle endüstriyel işletmelerde, üretim tesislerinde ve otomasyon sistemlerinde kullanılan kontrol odaklı birimlerdir. Bunlar, tesisin merkezi sinir sistemi gibi çalışır ve veri toplama, analiz, karar alma ve kontrol gibi süreçleri koordine ederek endüstriyel işleyişin temelini oluşturur.

MODBUS Protokolleri: Temel İletişim Bilgileri

Modbus, endüstriyel otomasyon sistemlerinde kullanılan bir iletişim protokolüdür. Modbus, özellikle fabrika otomasyonunda, enerji sektöründe, ulaşım sistemlerinde ve diğer endüstriyel alanlarda geniş bir şekilde kullanılır.

Modbus, genellikle bir ana cihazın (örneğin, bir bilgisayar veya bir kontrolör) birden fazla cihazla (örneğin, sensörler, motorlar, aktüatörler) iletişim kurmasına olanak tanır. Modbus protokolü, tipik olarak bir istemci/sunucu modeline dayanır. İstemci, veri talep eden veya komut gönderen bir cihazdır. Sunucu ise bu talepleri yanıtlayan veya komutları işleyen cihazdır.

Bu protokol, genellikle Modbus RTU (Remote Terminal Unit) ve Modbus TCP/IP olmak üzere iki farklı fiziksel iletişim modunda kullanılır.

MODBUS TCP: Ethernet Veri Transferi

MODBUS TCP, MODBUS protokolünün bir türevidir ve yüksek hızlı iletişim sunan Ethernet ağlarında çalışır ve TCP/IP ağ protokolünü kullanır. Veri paketleri TCP/IP üzerinden taşınır ve genellikle endüstriyel ağlarda kullanılır.

MODBUS RTU: Seri İletişim Teknolojisi

MODBUS TCP’nin aksine, MODBUS RTU, seri iletişim için tasarlanmıştır ve Ethernet bağlantısının zor olabileceği uygulamalarda ideal bir seçenektir. Veriler genellikle RS-485 veya RS-232 gibi seri haberleşme araçları üzerinden paketlenir ve cihazlar arasında iletilir.

MODBUS Gateway: Farklı Protokoller Arasında Köprü

MODBUS Gateway, farklı endüstriyel cihazlar arasında iletişimi kolaylaştıran önemli bir araçtır. Örneğin, Modbus TCP/IP ile Modbus RTU arasında veri alışverişini sağlayarak farklı protokoller arasında köprü görevi görür. Farklı cihazları doğru bağlantı noktalarıyla birleştirerek sorunsuz iletişim kurulmasını sağlar.

Uygulama Stratejileri: MODBUS Gateway’in PLC’lerle Entegrasyonu

Modbus Gateway’in PLC’lerle entegrasyonu, uygun cihaz seçimi, bağlantıların kurulması, yapılandırma ayarlarının belirlenmesi ve veri alışverişinin test edilmesi adımlarını içerir. Bu adımlar, farklı cihazlar arasında iletişimi sağlamak ve entegrasyonun başarılı olmasını sağlamak için önemlidir.

Mikrodev PLC lerde MODBUS Gateway Bloğu

Mikrodev kontrol cihazları destekledikleri protokoller arasında Gateway olarak da eş zamanlı çalışacak şekilde programlanabilirler. Bunu sağlayan bloklardan birisi de Modbus Gateway bloğudur.

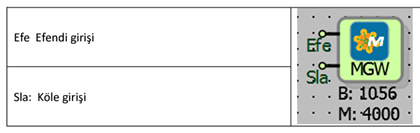

Modbus Gateway bloğu aşağıda sıralanan 2 yönde de hizmet verebilirler.

Blok kullanımında Efendi ve Köle blokların bağlantıları yapılması Gateway olarak çalışmaya başlaması için yeterlidir. Köle blok tarafındaki Modbus ID’den farklı bir ID için istek gelmesi durumunda ilgili istek, efendi blok üzerinden okunacaktır.

·      Örnek Uygulama

Bu örnekte Modbus Gateway bloğu; Modbus RTU Efendi bloğunun Modbus TCP Köle bloğuna erişebilmesi için geçit oluşturmakta kullanılmıştır. Modbus Gateway bloğunun “Efe” girişine Modbus RTU Efendi bloğunun çıkışı, “Sla” girişine ise Modbus TCP Köle bloğunun çıkışı bağlanmıştır. Modbus RTU üzerinden gelen istek paketleri, Modbus TCP paketine çevrilerek TCP ağına gönderir. TCP ağından gelen cevabı da alıp, Modbus RTU ağına gönderir.

Vaka Çalışmaları: MODBUS Gateway’in PLC Programlamada Gerçek Dünya Uygulamaları

Enerji izleme sistemleri, binalar veya endüstriyel tesisler gibi alanlarda enerji tüketimini izlemek ve yönetmek için kullanılır. Bu sistemler genellikle farklı enerji ölçüm cihazları, akıllı sayaçlar veya sensörlerle entegre olarak çalışır. Birçok farklı cihazın farklı iletişim protokollerini kullanması, veri alışverişini zorlaştırabilir. İşte bu noktada MODBUS Gateway kullanımı devreye girer:

Örneğin bir binanın enerji izleme sistemine entegre edilen Modbus TCP/IP protokolü kullanan bir enerji sayacı ve farklı bir seri iletişim protokolü kullanan bir sıcaklık sensörü bulunuyor. Bu iki cihazın verilerini merkezi bir kontrol sistemi veya izleme paneline entegre etmek istiyorsunuz.

MODBUS Gateway, bu durumda, Modbus TCP/IP protokolü kullanan enerji sayacının verilerini alır ve farklı bir protokol kullanan sıcaklık sensörünün verileriyle birleştirerek merkezi bir kontrol veya izleme sistemi üzerinden raporlama veya analiz için kullanılabilir veri haline getirir.

Bu şekilde, MODBUS Gateway enerji izleme sistemlerinde farklı protokoller arasında veri alışverişini kolaylaştırarak, enerji tüketimi verilerinin bir araya getirilmesini ve analiz edilmesini sağlar. Bu da enerji verimliliği, raporlama ve karar verme süreçlerini geliştirmeye yardımcı olabilir.

Sonuç

Sonuç olarak, MODBUS Gateway, endüstriyel otomasyonun temel taşlarından biri olan PLC’lerle entegrasyonu sağlayarak, farklı cihazlar arasında verimli ve güvenilir iletişimi kolaylaştırır. Bu da endüstriyel süreçlerin verimliliğini artırırken, sistemlerin daha etkin bir şekilde yönetilmesine katkıda bulunur.
